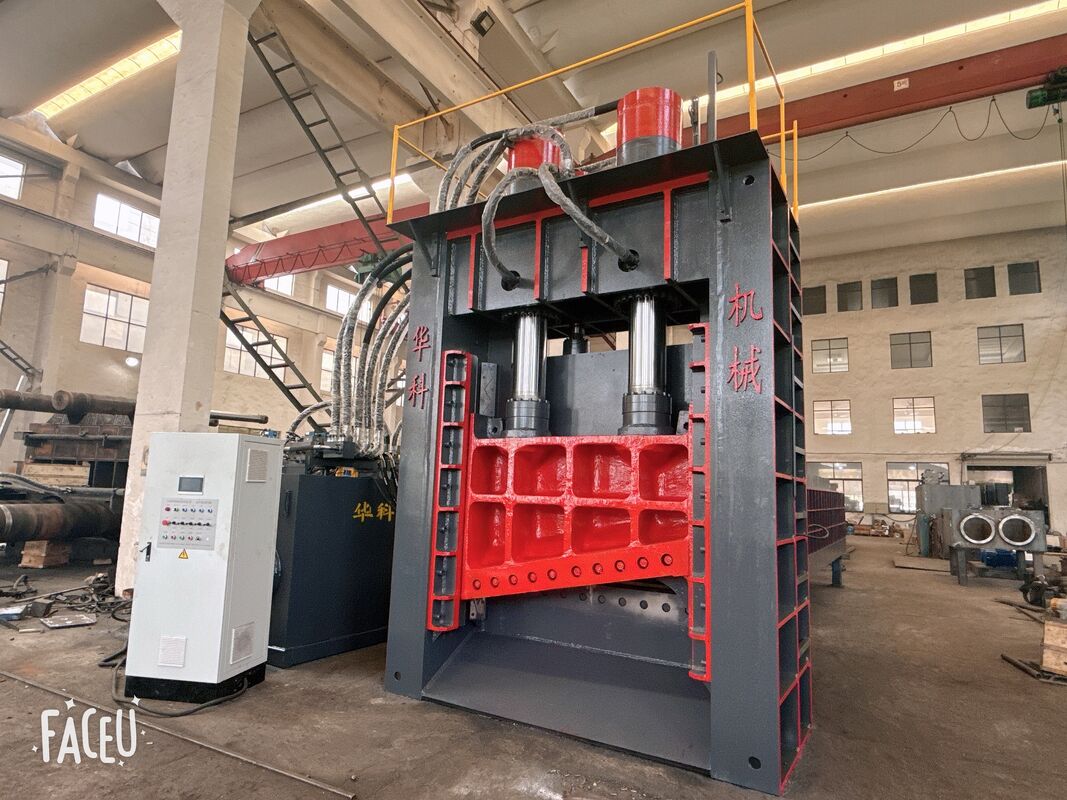

Cizalla hidráulica para chatarra de alta resistencia Q91Y-630W para procesamiento de chatarra de acero de 9-11 TPH

Descripción general del producto

La cizalla hidráulica para chatarra de alta resistencia Q91Y-630W está diseñada para cortar chatarra de acero larga, voluminosa y de alto volumen en trozos más cortos y manejables. Es adecuada para patios de reciclaje de chatarra, acerías, fundiciones, plantas de procesamiento de metales y instalaciones de reciclaje de residuos industriales.

La máquina combina dos cilindros de cizallamiento principales con un cilindro de cizallamiento rápido, lo que proporciona una fuerza de cizallamiento combinada total de .. Está equipada con una caja de alimentación de 7000 × 1600 × 900 mm, una cuchilla de corte de 1600 mm, un cilindro de empuje de material trasero y un sistema de control de longitud de corte ajustable. Para el procesamiento de chatarra de acero, la capacidad de producción documentada se estima conservadoramente en 9-11 toneladas por hora¿Puede cortar acero redondo y acero cuadrado?

Ventajas técnicas clave

Fuerza de cizallamiento combinada de 655 toneladas

La Q91Y-630W utiliza:

• Dos cilindros de cizallamiento principales, cada uno con una capacidad de aproximadamente 260 toneladas
• Un cilindro de cizallamiento rápido con una capacidad de aproximadamente 135 toneladas
• Fuerza de cizallamiento combinada total: 655 toneladas

Esta configuración hidráulica proporciona la fuerza necesaria para procesar chatarra de acero pesada, recortes de planchas gruesas, acero redondo, acero cuadrado y otros materiales ferrosos industriales dentro del rango de resistencia del material especificado.

Capacidad de procesamiento de chatarra de acero de 9-11 toneladas por hora

Para aplicaciones de chatarra de acero, la máquina tiene una tasa de producción estimada conservadoramente de 9-11 toneladas por hora¿Puede cortar acero redondo y acero cuadrado?

La producción real puede variar según:

• Tipo de chatarra
• Capacidad de producción requerida por hora o por día
• Densidad del material
• Eficiencia de alimentación
• Voltaje y frecuencia locales
• Experiencia del operador
• Velocidad de alimentación de la grúa o pinza

La capacidad indicada se basa en el procesamiento de chatarra de acero y no debe aplicarse automáticamente a aluminio, cobre, acero inoxidable u otros materiales sin confirmación por separado.

Caja de alimentación de 7 metros para chatarra larga

La caja de alimentación interna mide:

.

La caja de alimentación de 7 metros de largo es adecuada para recibir materiales de chatarra largos y voluminosos. Este diseño ayuda a reducir la necesidad de un pre-corte manual excesivo antes de que el material entre en el proceso de cizallamiento.

Los materiales típicos pueden incluir:

• Recortes de acero largos
• Recortes de acero pesados
• Secciones de acero largas
• Acero redondo
• Acero cuadrado
• Chatarra ferrosa pesada mixta
• Residuos de producción de acero industrial

La caja de alimentación larga también admite una alimentación organizada y un empuje de material escalonado hacia la cámara de corte.

Cuchilla de corte de 1600 mm de ancho

La máquina está equipada con una longitud de cuchilla de 1600 mm y un ancho de cizallamiento de 1600 mm¿Puede cortar acero redondo y acero cuadrado?

La amplia apertura de corte permite posicionar diferentes piezas de chatarra en el área de corte y admite el procesamiento de chatarra de acero voluminosa o irregular.

La altura mínima documentada de la apertura de cizallamiento es 550 mm, y el ángulo de cizallamiento es 10,5 grados¿Puede cortar acero redondo y acero cuadrado?

Sistema de alimentación de material por empuje trasero

La Q91Y-630W utiliza un cilindro hidráulico trasero para empujar el material de chatarra hacia la cámara de corte.

Especificaciones del sistema de empuje de material

• Modelo de cilindro de empuje: YG220/160-7000
• Carrera del cilindro: 7000 mm
• Empuje máximo: 1350 kN
• Fuerza de empuje aproximada: 135 toneladas
• Velocidad de empuje: 300 mm/s
• Método de empuje: empuje de cilindro trasero
• Longitud de corte: ajustable
• Sistema de control de longitud: incluido

El diseño de empuje trasero ayuda a mover la chatarra larga y mixta a través de la caja de alimentación sin depender completamente del reposicionamiento manual. El sistema de longitud de corte ajustable permite al operador controlar el tamaño aproximado del material cizallado según los requisitos de transporte, almacenamiento o carga del horno.

Sistema hidráulico de sujeción de material

Antes de la carrera de corte principal, el sistema de sujeción de material presiona la chatarra en una posición más estable.

La máquina está equipada con dos cilindros de sujeción de material.

Parámetros de sujeción de material

• Modelo de cilindro: YG200/140-950
• Cantidad: 2 cilindros
• Empuje máximo: 800 kN por cilindro
• Fuerza de sujeción aproximada: 80 toneladas por cilindro
• Fuerza de sujeción total: aproximadamente 160 toneladas
• Recorrido del cilindro: 900 mm

El sistema de sujeción ayuda a estabilizar la chatarra suelta o irregular antes del cizallamiento, reduciendo el movimiento del material durante el ciclo de corte.

Capacidad de corte de referencia

El PDF especifica las capacidades de corte de referencia para acero con una resistencia a la tracción que no exceda:

Δb ≤ 450 MPa

Bajo la condición de resistencia del material especificada, los tamaños de referencia documentados incluyen:

Estos valores deben tratarse como capacidades de referencia bajo la condición de material indicada. El rendimiento de corte real puede variar según el grado del material, la forma, la posición de alimentación, el estado de la cuchilla y el método de operación.

Especificaciones técnicas principales

La frecuencia de cizallamiento en vacío se documenta como 3-4 veces por minuto y no debe confundirse con el ciclo de producción cargado real.

Configuración del motor y la bomba hidráulica

El sistema de potencia hidráulica utiliza tres motores principales y tres bombas hidráulicas.

Motor principal

• Modelo: YE-225M-4
• Potencia nominal: 45 kW por motor
• Cantidad: 3 juegos
• Potencia total del motor principal: 135 kW
• Velocidad nominal: 1440 rpm

Bomba hidráulica

• Modelo: A4V-250
• Cantidad: 3 juegos
• Presión nominal: 31,5 MPa
• Desplazamiento nominal: 250 ml/r

La presión de trabajo del sistema hidráulico se especifica como no más de 25 MPa, mientras que la presión nominal de la bomba hidráulica es 31,5 MPa. Estos son valores técnicos diferentes y no deben tratarse como el mismo parámetro.

Sistema de refrigeración para operación hidráulica

La Q91Y-630W incluye un sistema de circulación de refrigeración por agua para la unidad hidráulica.

Especificaciones del sistema de refrigeración

• Modelo de bomba de refrigeración: 65-125A-2.2
• Potencia de la bomba de refrigeración: 2,2 kW
• Velocidad nominal: 1450 rpm
• Flujo nominal: 200 L/min
• Presión nominal: 0,63 MPa
• Modelo de enfriador de agua: BB60H-20
• Cantidad: 1 juego

El sistema de refrigeración admite la gestión de la temperatura del aceite hidráulico durante la operación industrial.

Operación PLC y control remoto

La máquina está equipada con control PLC y operación remota.

Los principales componentes de control enumerados en la especificación incluyen:

• PLC serie Omron CP1E
• Finales de carrera Omron
• Pantalla de texto XINJIE
• Componentes eléctricos Delixi
• Válvulas solenoides Yicheng
• Placas de desgaste de acero especial Xingcheng

La función de control remoto permite al operador gestionar las acciones de la máquina desde una posición de trabajo adecuada. Esto puede reducir la necesidad de permanecer cerca del área de corte durante la operación normal.

Aplicaciones adecuadas

La cizalla hidráulica para chatarra Q91Y-630W se puede utilizar en las siguientes industrias:

Patios de reciclaje de chatarra

La máquina puede procesar chatarra ferrosa larga, voluminosa e irregular en secciones más cortas para clasificación, almacenamiento, transporte o reventa.

Acerías

Las acerías pueden utilizar la máquina para preparar materiales de chatarra antes de la carga del horno.

Fundiciones

Las fundiciones pueden utilizar la máquina para reducir las dimensiones de la chatarra de acero y preparar una alimentación de horno más manejable.

Plantas de procesamiento de metales

Los recortes de planchas de acero, restos de producción, chatarra estructural y otros residuos metálicos industriales se pueden procesar antes de su reciclaje.

Procesamiento de chatarra de demolición

El acero estructural largo y los residuos de demolición se pueden acortar antes del transporte o procesamiento posterior.

Materiales típicos

La máquina está diseñada principalmente para el procesamiento de chatarra de acero. Los materiales adecuados pueden incluir:

Planchas de chatarra de acero

• Recortes de acero pesados
• Chatarra de acero redondo
• Chatarra de acero cuadrado
• Chatarra de acero estructural
• Secciones de acero largas
• Residuos de acero industrial
• Acero de demolición
• Chatarra ferrosa pesada mixta
• Las dimensiones del material, el grado del acero, la resistencia a la tracción, la forma y el método de alimentación deben confirmarse antes de la selección de la máquina.

Cómo funciona la cizalla hidráulica para chatarra Q91Y-630W

Paso 1: Carga de chatarra

La chatarra de acero se carga en la caja de alimentación de 7000 mm mediante grúa, pinza hidráulica, excavadora u otro equipo de carga adecuado.

Paso 2: Empuje de material

El cilindro hidráulico trasero empuja la chatarra hacia la cámara de cizallamiento. El operador puede ajustar la distancia de alimentación según la longitud de corte requerida.

Paso 3: Sujeción de material

Dos cilindros hidráulicos de sujeción presionan la chatarra y la estabilizan antes del corte.

Paso 4: Cizallamiento hidráulico

Los cilindros de cizallamiento principales y el cilindro de cizallamiento rápido impulsan la cuchilla a través del material.

Paso 5: Descarga de material

Después del corte, las secciones de chatarra más cortas caen del área de corte y se pueden recoger para su transporte, almacenamiento o carga en el horno.

Paso 6: Procesamiento repetido

El cilindro trasero avanza el material restante y la máquina repite el ciclo de corte.

Beneficios para las operaciones de procesamiento de chatarra

Menor dependencia del corte con llama manual

La chatarra larga o voluminosa a menudo requiere un pre-corte antes del transporte o uso en el horno. El cizallamiento hidráulico puede reducir la dependencia del corte con llama manual para materiales adecuados.

Dimensiones de chatarra más manejables

El sistema ajustable de empuje y control de longitud ayuda a producir secciones de chatarra más cortas que son más fáciles de almacenar, transportar y alimentar en equipos posteriores.

Gran capacidad de alimentación

La caja de alimentación de 7000 × 1600 × 900 mm puede recibir chatarra larga y voluminosa, lo que reduce la necesidad de cortar cada pieza antes de cargarla.

Fuerza hidráulica de alta resistencia

La fuerza de cizallamiento combinada de 655 toneladas admite el procesamiento de chatarra de acero pesada dentro de los límites de resistencia a la tracción y tamaño especificados.

Adecuado para volúmenes de chatarra industrial

Con una tasa de producción de chatarra de acero documentada de 9-11 toneladas por hora, la máquina está destinada a operaciones de reciclaje que requieren una mayor capacidad de procesamiento que las cizallas de caimán pequeñas o los equipos de corte manual.

Información de envío

La máquina se separa en secciones principales para su transporte.

Parte de envío

¿Por qué elegir la cizalla hidráulica para chatarra Q91Y-630W?

La Q91Y-630W proporciona una combinación práctica de fuerza de cizallamiento pesada, capacidad de alimentación de material largo, empuje hidráulico, control PLC y producción de chatarra de acero industrial.

Las razones clave para considerar este modelo incluyen:

Fuerza de cizallamiento combinada de 655 toneladas

• Capacidad documentada de chatarra de acero de 9-11 TPH
• Caja de alimentación de 7000 mm de largo
• Ancho de corte de 1600 mm
• Fuerza de empuje trasero de 135 toneladas
• Control de longitud de corte ajustable
• Aproximadamente 160 toneladas de fuerza de sujeción de material
• Operación PLC y control remoto
• Sistema de circulación de refrigeración por agua
• Fuente de alimentación personalizable
• Preguntas frecuentes

¿Cuál es la capacidad de producción de la Q91Y-630W?

La capacidad de producción documentada se estima conservadoramente en

9-11 toneladas por hora para chatarra de acero. La producción real depende de la densidad de la chatarra, las dimensiones, la eficiencia de alimentación y la longitud de corte requerida.¿Cuál es la fuerza de cizallamiento total?

La máquina utiliza dos cilindros de cizallamiento principales de 260 toneladas y un cilindro de cizallamiento rápido de 135 toneladas. El PDF enumera la fuerza de cizallamiento combinada total como

655 toneladas.¿Puede cortar acero redondo y acero cuadrado?

El tamaño interno de la caja de alimentación es

7000 × 1600 × 900 mm.¿Puede cortar acero redondo y acero cuadrado?

La longitud de la cuchilla de corte y el ancho de cizallamiento son ambos

1600 mm.¿Puede cortar acero redondo y acero cuadrado?

Sí. El sistema de empuje de material trasero incluye una función de control de longitud de corte, que permite al operador ajustar la distancia de alimentación.

¿Qué materiales puede procesar la máquina?

La máquina está diseñada principalmente para chatarra de acero. La condición de referencia documentada es acero con una resistencia a la tracción que no exceda

450 MPa.¿Puede cortar acero redondo y acero cuadrado?

Bajo la condición de resistencia del material documentada, las capacidades de corte de referencia incluyen:

Acero redondo hasta Ø130 mm

• Acero cuadrado hasta 120 × 120 mm
• Plancha de acero hasta 60 × 600 mm
• ¿Es la máquina totalmente automática?

La máquina incluye control PLC, operación remota, empuje hidráulico, sujeción de material y control de longitud. Sin embargo, el documento disponible no la describe como una línea de producción automática completamente desatendida.

¿Se puede personalizar el voltaje?

Sí. La especificación estándar es

380 V, 3 fases, 50 Hz, y la fuente de alimentación se puede personalizar según los requisitos eléctricos locales del cliente.Solicitar una propuesta técnica

Para recomendar la cizalla hidráulica para chatarra adecuada, proporcione:

Fotos o videos de la chatarra

• Tipo de material y grado del acero
• Dimensiones máximas del material
• Espesor del material
• Capacidad de producción requerida por hora o por día
• Longitud de corte requerida
• Voltaje y frecuencia locales
• Puerto de destino
• Con base en esta información, Jiangyin Huake Machinery Equipment puede preparar una configuración de máquina adecuada, una propuesta técnica, un plan de envío y una cotización.
