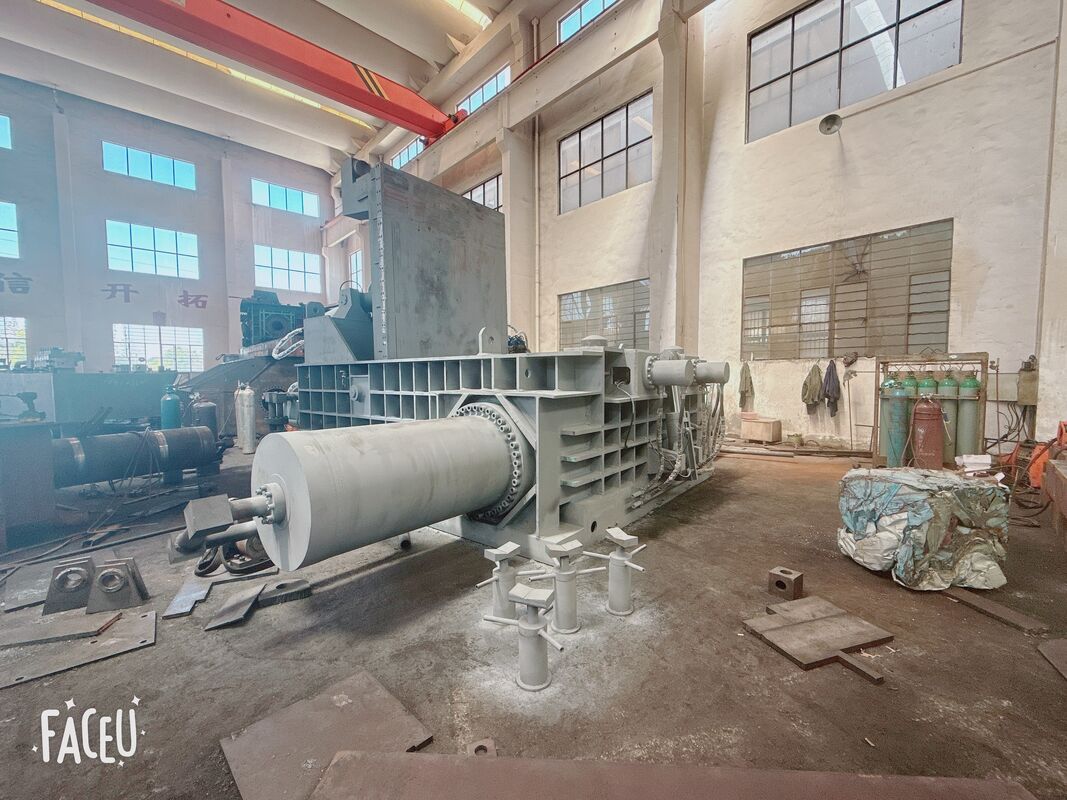

Y81-QF-630 Empacadora hidráulica de chatarra de 630 toneladas

La Y81-QF-630 es una empacadora hidráulica de chatarra de alta resistencia desarrollada para aplicaciones de procesamiento de chatarra y reciclaje de metales de gran volumen.

La máquina está equipada con una granCámara de compresión de 3500 × 3000 × 1300 mm, dos cilindros de compresión principales, dos cilindros de compresión laterales y un sistema hidráulico de descarga de pacas.

Con una sección transversal de paca de700 × 700 milímetrosy longitud de paca ajustable desde600 a 2000 milímetros, la máquina puede comprimir chatarra de acero voluminosa en fardos densos y manejables para su transporte, almacenamiento y carga de hornos.

El Y81-QF-630 adopta control automático PLC y operación remota, lo que ayuda a los operadores a controlar los procesos de compresión y descarga de pacas desde una posición de trabajo más segura.

Características principales de la empacadora de chatarra Y81-QF-630

Sistema de compresión hidráulica de servicio pesado

La máquina utiliza dos cilindros de compresión principales con un empuje nominal de 6300 kN. Dos cilindros de compresión laterales proporcionan compresión adicional desde el costado de la cámara.

Este diseño de compresión multidireccional ayuda a reducir el volumen de chatarra voluminosa y a formar fardos metálicos rectangulares compactos.

Cámara de carga grande de 3500 × 3000 mm

La cámara de compresión mide:

3500 × 3000 × 1300 milímetros

La gran abertura de alimentación es adecuada para manipular chatarra irregular y de gran tamaño. Los materiales se pueden cargar en la cámara mediante grúa, pinza, excavadora u otro equipo de manipulación de materiales.

Longitud de paca ajustable

La sección transversal estándar de la paca es:

700 × 700 milímetros

La longitud de la paca se puede ajustar aproximadamente desde:

600 a 2000 milímetros

La longitud ajustable de la paca permite al operador adaptar el peso y las dimensiones de la paca a los requisitos de transporte, almacenamiento o carga del horno.

Balas de chatarra de acero de alta densidad

Para materiales de chatarra de acero adecuados, la densidad de la bala terminada puede alcanzar:

≥2000 kg/m³

La densidad real de la bala depende del tipo, grosor, forma y densidad inicial del material de desecho.

Control automático PLC

El Y81-QF-630 está controlado por un sistema PLC y admite operación remota.

El sistema operativo controla los procesos de compresión principal, compresión lateral, tapa de la cámara, bloqueo y descarga de pacas.

La automatización ayuda a estandarizar el ciclo de empacado y reducir la dependencia del funcionamiento manual de la válvula hidráulica.

Descarga frontal de pacas

Después de la compresión, la paca terminada se descarga desde la parte delantera de la máquina mediante un cilindro hidráulico de volteo de paca.

Este método de descarga es adecuado para disponer la empacadora con equipos de recogida, pesaje o transporte de pacas posteriores.

Especificaciones técnicas

Sistema hidráulico

El sistema hidráulico está diseñado en torno a tres motores de 45 kW y tres bombas hidráulicas A4V-250.

Cada bomba hidráulica tiene un desplazamiento nominal de 250 ml/r y una presión nominal de 31,5 MPa. La presión de trabajo del sistema hidráulico de la máquina se controla a no más de 25 MPa.

El gran depósito de aceite hidráulico tiene una capacidad de aproximadamente 5.000 litros. Para el funcionamiento normal se necesitan unos 4.500 litros de aceite hidráulico adecuado.

Se instala un enfriador de agua GLB-25 para controlar la temperatura del aceite hidráulico durante el funcionamiento continuo.

El sistema final de agua de refrigeración debe diseñarse de acuerdo con la temperatura ambiente local, la calidad del agua y las horas de funcionamiento.

Materiales típicos

La empacadora hidráulica de metal Y81-QF-630 se puede configurar para procesar diversos materiales de chatarra ferrosos voluminosos, que incluyen:

• Recortes de placas de acero
• Chatarra de acero estructural
• Residuos de fabricación de acero
• Chatarra de metales industriales pesados
• Chatarra de acero mixta
• Piezas de acero grandes e irregulares
• Chatarra generada por plantas procesadoras de acero
• Metal reciclable recogido en grandes desguaces

Las fotografías del material, las dimensiones máximas del material y el grosor del material deben confirmarse antes de la producción.

Para chatarra de acero muy gruesa, de gran tamaño o de alta resistencia, es posible que sea necesario realizar un corte previo antes de cargar el material en la empacadora.

Aplicaciones típicas

Patios de reciclaje de metales

La gran cámara permite a las empresas de reciclaje procesar chatarra voluminosa y reducir el espacio necesario para el almacenamiento.

acerías

Los fardos de chatarra de acero comprimido se pueden preparar para el transporte y la carga del horno de acuerdo con los requisitos de tamaño y densidad de la acería.

Plantas de fabricación de metales

Los bordes de las placas de acero, los recortes estructurales y los residuos de producción se pueden comprimir en fardos manejables.

Centros de recogida de chatarra

La chatarra suelta se puede compactar para mejorar la organización del almacenamiento y facilitar la carga en camiones o barcos.

Instalaciones de procesamiento de residuos industriales

La máquina se puede integrar en una gran línea de reciclaje de metales con grúas, pinzas, transportadores, sistemas de pesaje y equipos de manipulación de fardos.

Beneficios de utilizar una empacadora de metales de alta resistencia

Volumen de chatarra reducido

La compresión de chatarra de acero suelta y voluminosa reduce significativamente el espacio que ocupa el material.

Transporte más fácil

Los fardos rectangulares uniformes son más fáciles de levantar, apilar y transportar que la chatarra suelta e irregular.

Gestión de almacenamiento mejorada

Los fardos terminados se pueden organizar de manera más eficiente en almacenes, desguaces y áreas de carga.

Dimensiones de paca controladas

La sección de paca de 700 × 700 mm y la longitud de paca ajustable facilitan la adaptación a los diferentes requisitos de manipulación posteriores.

Operación remota más segura

El sistema de control remoto permite al operador observar la máquina sin estar directamente al lado de la cámara de compresión.

Adecuado para grandes proyectos de procesamiento de chatarra

La gran cámara, los múltiples cilindros hidráulicos y la potencia instalada de 135 kW hacen que el Y81-QF-630 sea adecuado para aplicaciones exigentes de reciclaje de chatarra industrial.

Dimensiones de la máquina y requisitos de instalación

Las dimensiones totales de la máquina son aproximadamente:

9500 × 8555 × 3085 milímetros

Cuando la tapa de la cámara está completamente abierta, la altura total de la máquina es aproximadamente:

4660 milímetros

El área de instalación recomendada es aproximadamente:

10,2 × 9,8 metros

Se debe reservar espacio adicional para:

• Equipos de carga de materiales.
• Retirada de fardos
• mantenimiento de estaciones hidráulicas
• Acceso al armario de control eléctrico.
• Equipos de agua de refrigeración
• Acceso del operador
• Manipulación de repuestos

El cliente deberá preparar una cimentación de hormigón armado según el plano final de cimentación suministrado tras la confirmación del pedido.

Información de envío

Debido a las dimensiones y al peso total de la Y81-QF-630, la máquina es adecuada para su envío por barco a granel.

Las principales secciones de envío incluyen:

El plan de envío final, los puntos de izaje y el método de embalaje se confirmarán según el puerto de destino y la ruta de transporte.

Opciones de personalización

El Y81-QF-630 se puede personalizar según las condiciones operativas del cliente.

La personalización disponible puede incluir:

• Diferentes voltajes y frecuencias de alimentación.
• Longitud de paca personalizada
• Sistema de calefacción de aceite hidráulico para regiones frías
• Sistema de enfriamiento de aceite hidráulico mejorado
• Diferentes marcas de PLC y componentes eléctricos
• Configuración de control remoto
• Integración de grúa de carga o agarrador de material
• Sistema de pesaje de balas
• Protección de seguridad personalizada
• Paquete de repuestos
• Soporte de instalación y puesta en marcha.

Toda personalización debe confirmarse antes de la fabricación.

Información necesaria para la selección de la máquina

Para recomendar la empacadora de chatarra correcta, proporcione:

1. Fotos o vídeos del material de desecho.
2. Tipo de metal a procesar
3. Dimensiones máximas del material
4. Espesor máximo del material
5. Capacidad de procesamiento requerida por hora o por día
6. Dimensiones de paca requeridas
7. Peso o densidad de paca requerida
8. Fuente de alimentación local
9. Método de carga
10. Puerto de destino

Con base en esta información, nuestro equipo de ingeniería puede evaluar si el Y81-QF-630 es adecuado para su proyecto.

Preguntas frecuentes

¿Cuál es el tamaño de la cámara de compresión del Y81-QF-630?

La cámara de compresión mide 3500 × 3000 × 1300 mm.

¿Cuál es el tamaño de la paca terminada?

La sección transversal estándar de la paca es de 700 × 700 mm. La longitud de la paca se puede ajustar desde aproximadamente 600 a 2000 mm.

¿Cuál es la densidad de la paca?

Para chatarra de acero adecuada, la densidad de balas puede alcanzar al menos 2000 kg/m³. La densidad real depende del tipo de material, el espesor y la condición inicial.

¿Cuál es la potencia total instalada?

La potencia total instalada es de 135 kW, compuesta por tres motores principales de 45 kW.

¿Cuál es el tiempo del ciclo de la máquina?

El tiempo del ciclo sin carga es de aproximadamente 110 a 120 segundos. La capacidad de producción real depende de la eficiencia de carga, el tipo de chatarra, el tamaño del material y la longitud de la bala.

¿La máquina funciona automáticamente?

Sí. La máquina utiliza control automático PLC y admite operación remota.

¿Cómo se descarga la paca terminada?

La paca se descarga desde la parte delantera de la máquina mediante un cilindro de volteo hidráulico.

¿Puede proporcionar una capacidad de producción horaria exacta?

La capacidad por hora debe calcularse según la densidad del material, el método de carga, la longitud de la paca y el peso requerido de la paca del cliente. Las fotografías del material y los requisitos de producción son necesarios antes de confirmar la capacidad.

¿Se puede personalizar el voltaje?

Sí. La especificación estándar es 415 V, trifásica, 50 Hz. Se pueden diseñar otras configuraciones de voltaje y frecuencia según el país de destino.

¿Se puede enviar la máquina en contenedores?

Debido a sus grandes dimensiones y peso total aproximado de 90 toneladas, el método de envío recomendado es un buque granelero.

¿Por qué elegir maquinaria Jiangyin Huake?

Jiangyin Huake Machinery Equipment Co., Ltd. se especializa en equipos hidráulicos de reciclaje de metales y brinda soluciones personalizadas de acuerdo con el material de desecho, el objetivo de producción y las condiciones operativas del cliente.

Antes de recomendar una máquina, nuestro equipo técnico evalúa el tipo de material, las dimensiones del material, el tamaño de paca objetivo, el método de carga y la capacidad requerida.

Este proceso de selección basado en proyectos ayuda a garantizar que el sistema hidráulico, las dimensiones de la cámara y las especificaciones de la paca coincidan con la operación de reciclaje real del cliente.

Solicitar una propuesta técnica

Envíenos las fotografías del material de desecho, las dimensiones máximas del material, la capacidad diaria requerida, el tamaño de la paca y el suministro de energía local.

Nuestro equipo de ingeniería evaluará sus requisitos y preparará una configuración de máquina adecuada, una propuesta técnica y una cotización para su proyecto.
